Fasádní stínicí systémy

Sunclips

Pevný brise-soleil, který dává fasádě rytmus a chrání před letním sluncem

Sunclips se skládá z hliníkových lamel ve tvaru profilu C, které se zaklapnou na pevnou nosnou konstrukci z hliníkových sloupkových profilů. Princip pevného strukturálního stínění spočívá v tom, že lamely zachytí vysoké letní slunce, ale nízké zimní slunce propustí dovnitř — v zimě tak pomáhá s pasivními tepelnými zisky, v létě chrání před přehříváním a snižuje potřebu klimatizace. Lamely zůstávají pevně na místě (na rozdíl od otočného systému Icarus), takže systém nevyžaduje motor ani údržbu pohyblivých dílů.

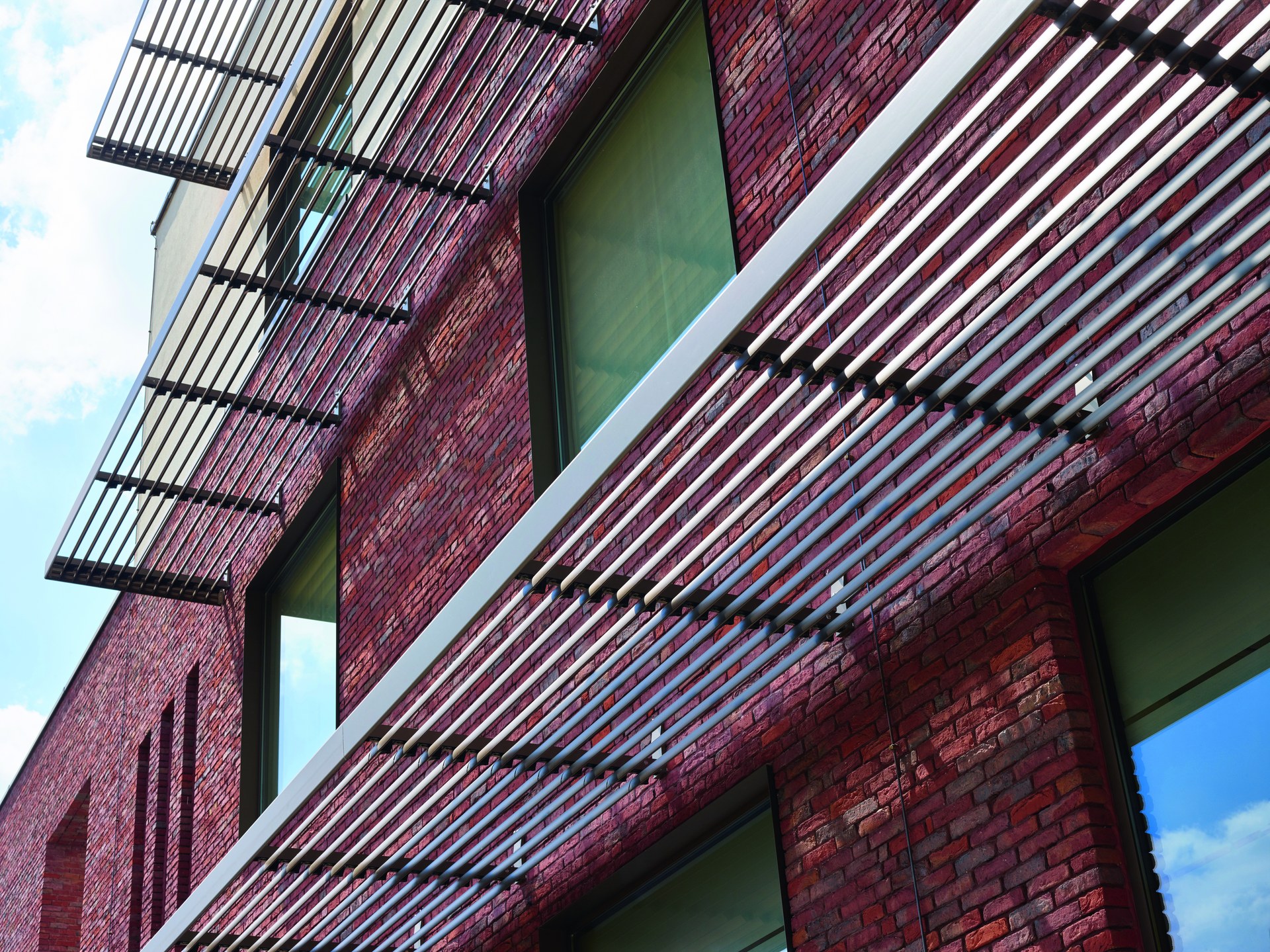

Systém má tři profilové řady lamel — SE.096, SE.130 a SE.176 — v šířkách 96, 130 a 176 mm. Lamely lze osadit ve více orientacích a sklonech a s různou roztečí podle požadovaného zastínění a průhlednosti. Vodorovné provedení se montuje jako trvalá markýza nad okny nebo jako kazety, svislé provedení tvoří lamely na sloupcích před fasádou. Sunclips lze použít i jako fasádní obklad nebo vizuální clonu soukromí.

Klíčové vlastnosti a výhody

  • Pevný brise-soleil bez pohyblivých dílů a motoru → minimální údržba
  • Snižuje letní tepelné zisky a potřebu klimatizace, propouští nízké zimní slunce
  • Zachovává výhled ven a denní světlo bez oslnění
  • Architektonický prvek — výrazný rytmus lamel na fasádě
  • Funguje i jako clona soukromí nebo fasádní obklad
  • Rychlá montáž zaklapnutím lamel (klipový systém), souvislé linie lamel
  • Vodorovné, svislé i nakloněné provedení; rovné i zaoblené (fasetované) fasády
  • Hliníkové profily — eloxované nebo lakované v barvách RAL

Parametry a rozměry

Únosnost a max. volný rozpon Sunclips závisí na konkrétním profilu, větrné zátěži a rozteči lamel — mezní stavy se počítají individuálně přes projektové oddělení Renson (dle Eurokódů).

Typ

pevný brise-soleil, hliníkové lamely profilu C

Profilové řady lamel

SE.096 · SE.130 · SE.176

Šířka lamely

96 / 130 / 176 mm

Výška lamely

20 mm (SE.096), 22 mm (SE.130), 25 mm (SE.176)

Rozteč lamel (standard)

100 mm; pro SE.130 doporučeno 133 mm, pro SE.176 166 mm

Sklon lamel

standardně 60° (spodní lamely), 45° (lamely nad sloupkem); kazety 60°

Materiál lamel

hliníkový extrudovaný profil, slitina EN AW-6063 T66

Povrch

eloxování (20 µm, F1) nebo lakování (60–80 µm) v barvách RAL

Sloupkové profily

tři typy: SD.014, SD.054, SD.100

Náklon konstrukce

možný, max. úhel 30°

Orientace

vodorovná, svislá i nakloněná; rovné i zaoblené (fasetové) fasády

Montáž

klipy z UV-odolného UPVC / hliníkové klipy / šroubování mezi koncové desky (kazety)

Použití

rezidenční (SE.096.01) i projektové; fasádní stínění, obklad, vizuální clona

Varianty a konfigurace

  • Sunclips spodní (bottom) — lamely souvisle pod nosnými profily; klipy z UV-odolného UPVC, sklon 60°. Rezidenční i projektové
  • Sunclips spodní zaoblené (bottom curved) — fasetová verze pro zaoblené fasády; rovné lamely s volitelnou zaoblenou krycí lištou SC.155
  • Sunclips nad sloupkem (overhead) — lamely nad sloupkovými profily (brání pohledu shora); hliníkové klipy, sklon 45°
  • Sunclips kazety (cassettes) — lamely šroubované mezi hliníkové koncové desky, dodávané smontované; sklon 60°

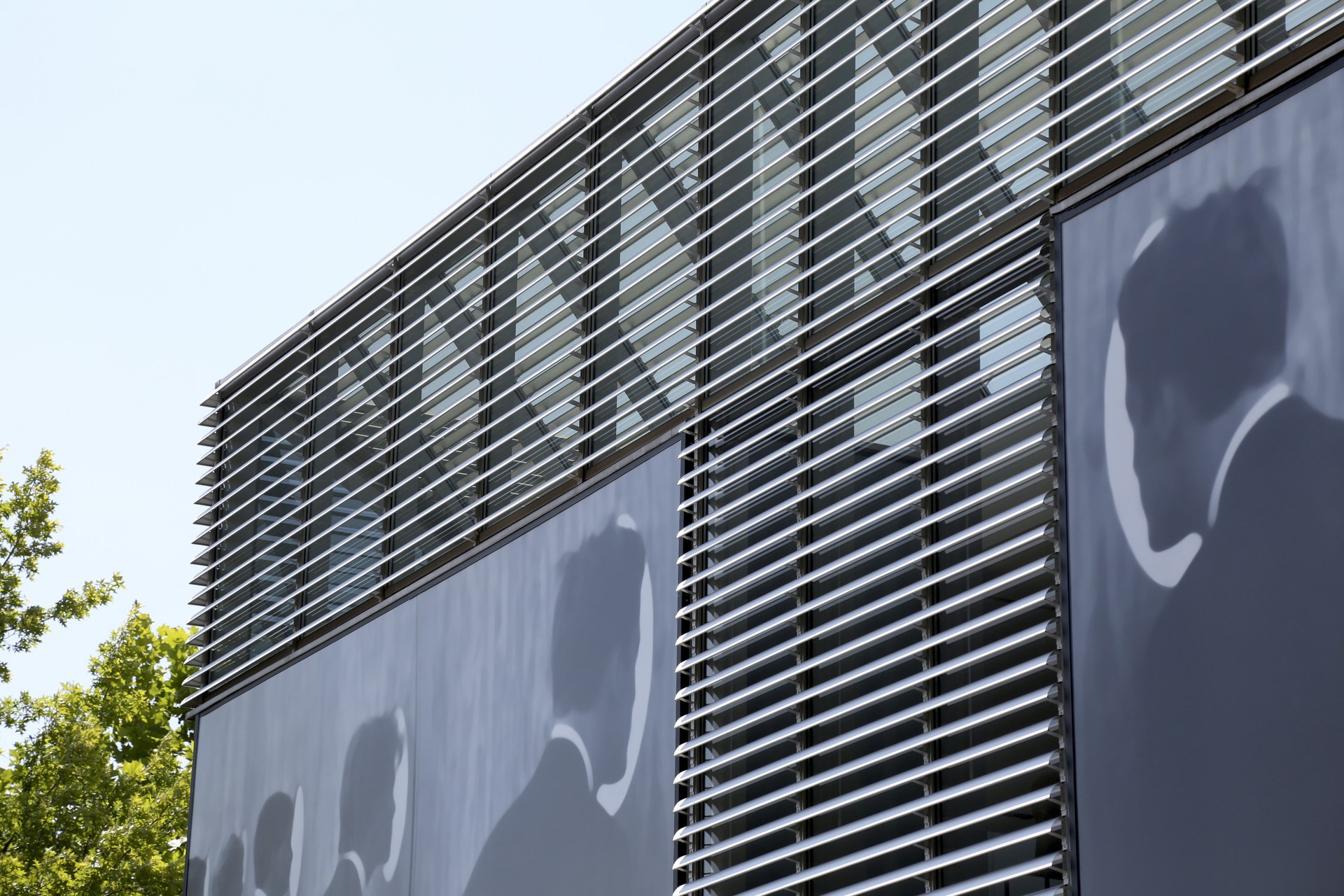

  • Sunclips na sloupcích (vertical on mullions) — svislé lamely na kotvené konstrukci před oknem
  • Sunclips svislé kazety — kazety s více pevnými lamelami

Příslušenství a doplňky

  • Krycí (dekorativní) lišta SC.155 — plochá lišta pro začištění okrajů; jen SC.155 lze ohnout pro zaoblené fasády
  • Zaoblená krycí lišta — pro lamely typu SE.176
  • Klipy a rozpěrky — UPVC klipy SE.084.11–.24 (jednoduché, spojovací, rohové), rozpěrné klipy 33 mm SE.084.10, stavěcí šrouby M6/M8 pro vyrovnání teplotní dilatace
  • Adaptér LD.0108 — propojení s nosníky řady Linius
  • Perforace lamel — volitelná (profil SE.096.01 volná plocha cca 30 %)
